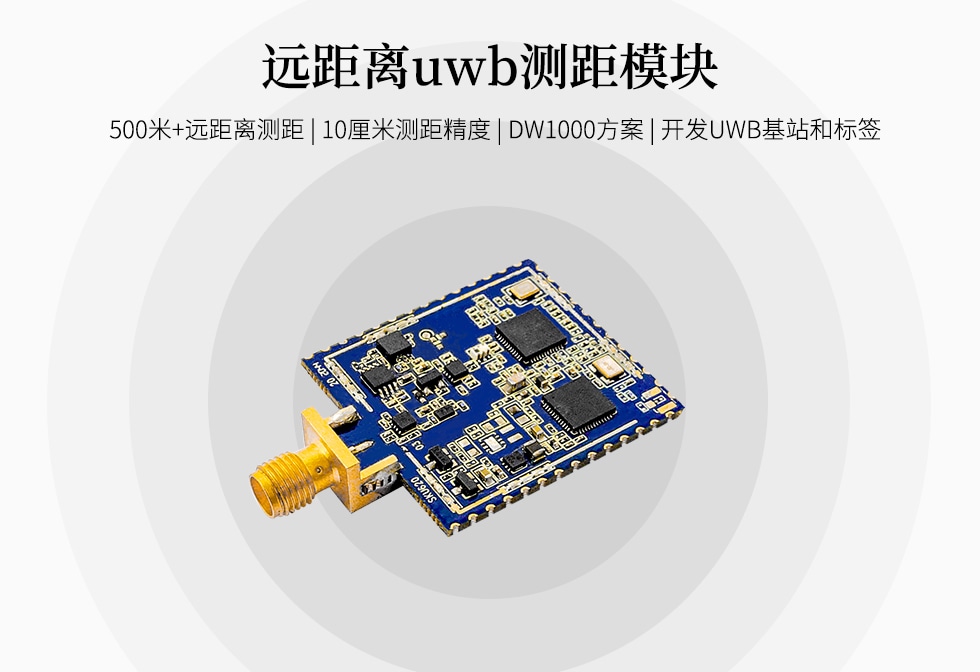

一、uwb模块简介

        SKU620是一款可以做高精度远距离测距的UWB模块，可视范围内支持500米以上的测距距离。模块基于Decawave DW1000超宽带芯片开发，支持IEEE802.15.4-2011 UWB协议，微能信息的研发工程师对SKU620的射频链路增加了PA和LNA来提升其收发性能，使得uwb模块SKU620覆盖范围更广，测距精度更高。

        uwb模块SKU620主控IC采用Nordic蓝牙4.2芯片nRF52832。模块整体采用3边邮票孔设计，开放了较多的IO口，可以将这些IO接口配置成UART、SPI、I2C、PWM等接口，方便客户进行二次开发。uwb模块底部留有PA散热的铜皮开窗，方便散热。

        SKU620使用SMA夹板式射频头，支持外接高增益天线的同时也减小了不必要的插损；另有可配套焊接的PCB板载天线，节省天线成本，并最大化板载天线性能。

        uwb模块SKU620可以搭配EVB测试开发板（ uwb基站VDU2506 ），支持USB转串口功能；

（1）复杂版带485串口功能，方便接到工控机调试；

（2）满配版带网口和WiFi上网功能，可以直接使用TCP/IP、UDP协议把SKU620模块的串口数据透传到TCP/IP、UDP的服务器上，方便组网调试TWR定位系统。

二、模块特点

*  集成蓝牙4.2芯片nRF52832主控；

*  静态下，uwb模块的测距精度高达10~30cm；

*  可视范围内支持500米以上的测距距离；

*  最大6.8Mbps数据传输速率；

*  两级PA大功率解决方案；

*  IEEE 802.15.4-2011 UWB ；

*  输入电压范围3.4~5V，支持可充电锂电池（充电电路外置）；

*  尺寸：37x30x2.5mm（不含屏蔽盖，不含SMA射频头）。

三、应用

UWB测距模组SKU620常见的应用场景包括以下3类：

（1）一维测距UWB基站

（2）TWR定位基站

（3）UWB测距标签

（4）TWR定位标签

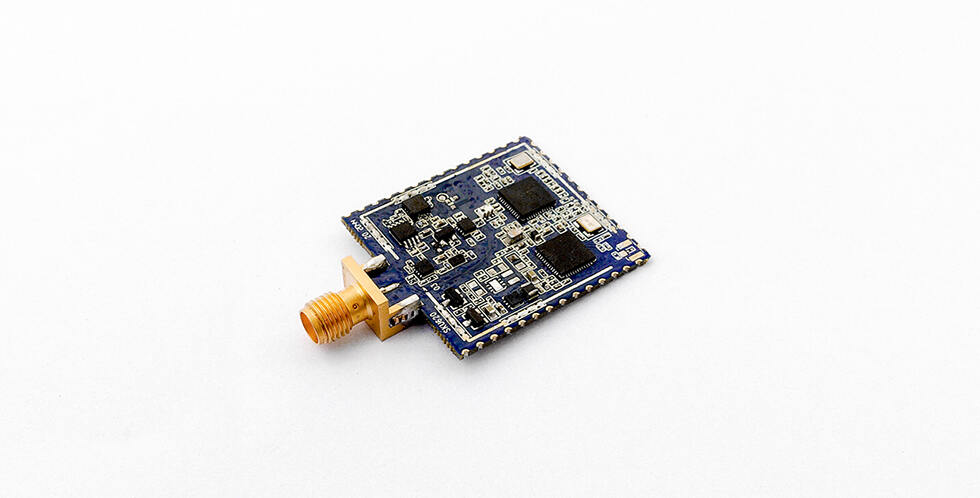

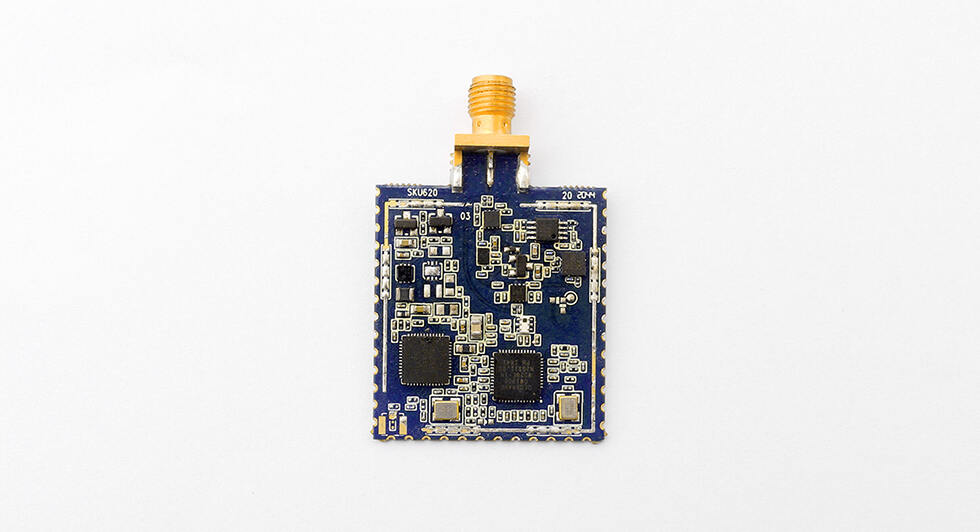

四、uwb模块实拍

五、怎么购买uwb模块？

深圳市微能信息科技有限公司目前在阿里巴巴（1688）平台有开设唯一官方店铺，店铺网址：https://weinengxinxi.1688.com

可以在阿里巴巴（1688）搜索“微能信息”进入微能信息官方店铺，搜索“SKU620”找到这款uwb模块。支持阿里巴巴账号、淘宝账号、支付宝账号等登陆，支付宝、信用卡购买。

六、芯片参考资料下载

DW1000芯片使用手册

七、uwb模块选型

深圳市微能信息科技有限公司目前已推出的uwb模块如下所示，可以点击对应的标题查看详情。
